El 29 de noviembre de 2018, Acme Electric anunció que la planta de fabricación está certificada con la última versión ISO 9001.
Los acondicionadores ferrorresonantes de energía Acme Electric protegen computadoras, equipos de procesamiento de datos y equipos críticos, brindan protección de voltaje duradera para aplicaciones electrónicas. La respuesta rápida a los cambios de línea y carga garantiza un voltaje de salida regulado, sinusoidal y confiable cuando el voltaje de entrada varía entre valores de +15% - 20%, con una salida de voltaje regulada en +-3%. Las unidades combinan protección inherente contra sobrecargas y cortocircuitos, sin protectores térmicos, fusibles o disyuntores, para una recuperación inmediata cuando se elimina la sobrecarga. Los modelos cableados manejan múltiples voltajes de entrada primaria. Las características de seguridad incluyen un interruptor de encendido / apagado iluminado, múltiples receptáculos de salida y un cable de alimentación de entrada de seis pies en las unidades portátiles. Proteja terminales, equipos de rayos X, sistemas de seguridad con +- 3% de distorsión armónica. Disponible en 15 modelos diferentes.

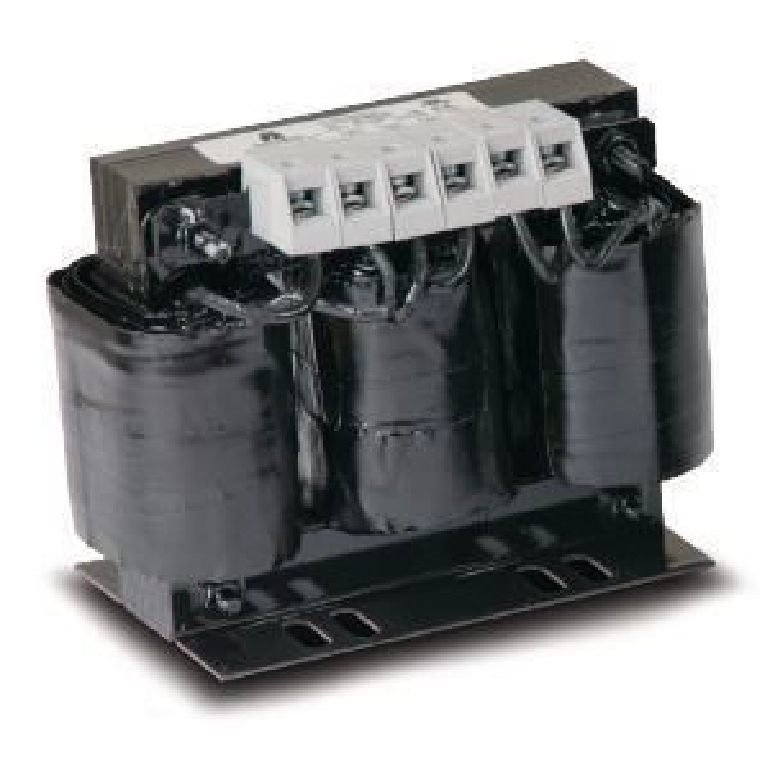

Los reactores de línea de Acme Electric están diseñados para proteger los variadores de frecuencia de
CC / AC y los motores que alimentan de perturbaciones de línea dañinas, evitando fallas y tiempos de
inactividad de los equipos, además de agregar años a la vida útil de sus equipos sensibles.
Características:
· Bobinas de cobre enrolladas con precisión: máxima protección contra cortocircuitos. Bloques de
terminales seguros para los dedos (hasta 60 HP)
· Diseño compacto: permite una instalación más
flexible
· Clasificaciones de amperaje de 2 a 600 amperios
· Disponible en impedancia de 3%
y 5%
· Puede usarse con 208, 240, 480 y 600 voltios
· Cubierto por la garantía limitada de
10 años de Acme
· UR y cUR reconocidos
· Marcado CE (hasta 55 amperios)
Reactores de línea encapsulados
características:
· Caja UL Tipo 3R
· Disponible con carcasa de acero inoxidable
· Opciones de montaje
versátiles para cumplir con los requisitos de aplicaciones especiales
· El gran compartimento
de cableado permanece frío
· No se necesitan conductos o cajas de tiro
· El acceso frontal
al compartimento simplifica el cableado
· El cable de cobre flexible termina en el
compartimento de cableado exterior para conexiones rápidas
· Orificios ciegos de tamaño doble
en ambos lados y en la parte inferior del compartimento para mayor flexibilidad en el cableado
·
Pernos de tierra para usar con conductos no metálicos
· Con certificación UL y cUL, marcado
CE
· Respaldado por la garantía limitada de 10 años de Acme

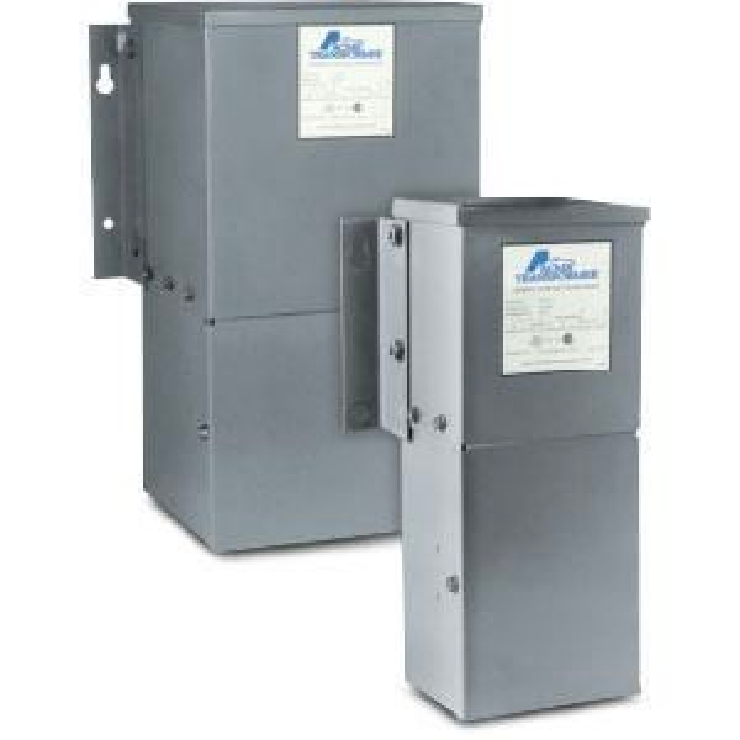

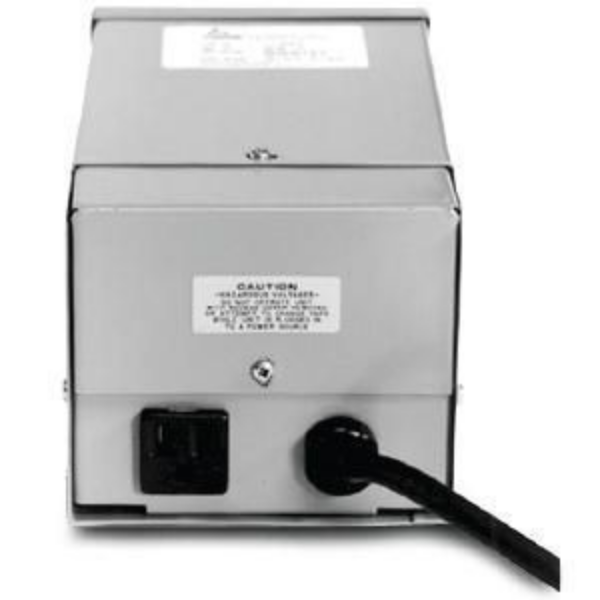

Algunos usos comunes de los transformadores de electrodomésticos de Acme incluyen el ajuste de voltaje
fuera del estándar a los voltajes nominales requeridos para operar:
a) Aires acondicionados,
receptores de televisión, todos los electrodomésticos
b) Motores de refrigeración herméticamente
sellados
c) Iluminación individual de la máquina, amoladoras de postes de herramientas,
ventiladores, enchufes de conveniencia para luces portátiles, herramientas eléctricas
d)
Contactores magnéticos, relés, motores de CA y dispositivos similares que requieren grandes corrientes
de arranque (irrupción)

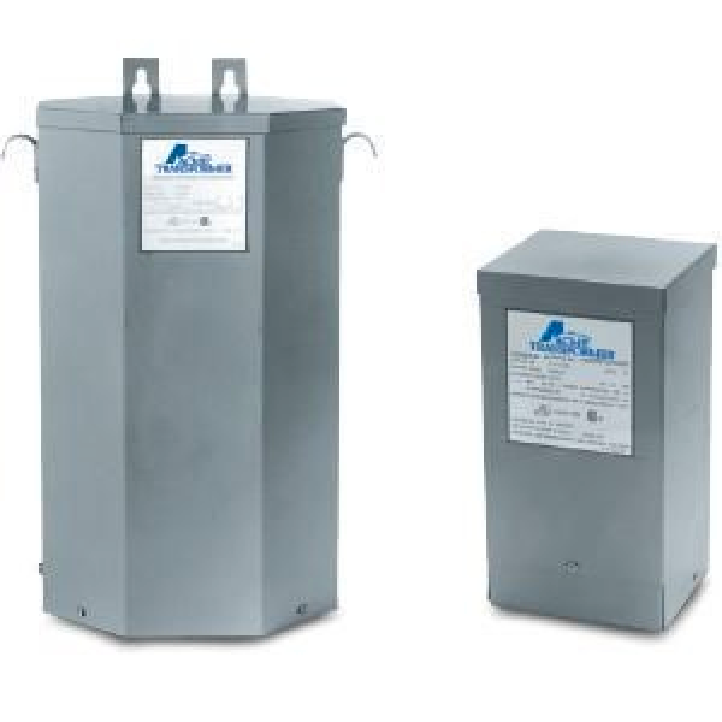

MONOFÁSICO ENCAPSULADO, .05 A 10.0 KVA
Características:
· Recinto UL listado, certificado CSA y UL 3R, cumple o excede todos los criterios de listado,
incluidos los estándares NEMA, ANSI y OSHA
· Flexibile: se puede utilizar en configuraciones
monofásicas y trifásicas
· Reducir (reducir) o aumentar (aumentar) el voltaje de línea del 5 al
20%
· Todas las terminaciones de cables de cobre
· Larga vida, aumento de 80 ° C hasta
0,15 kVA y 115 ° C por encima de 0,25 kVA
· Puede usarse en aplicaciones trifásicas

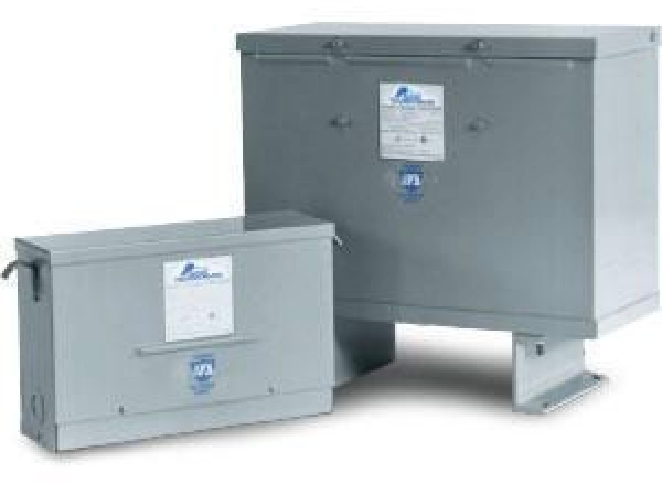

TRIFÁSICO ENCAPSULADO, 3.0 A 150 KVA
Características:
· Recinto UL listado, certificado CSA y UL 3R, cumple o supera todos los criterios de listado,
incluidos los estándares NEMA, ANSI y OSHA
· Una unidad, en lugar de múltiples para
aplicaciones trifásicas
· Ahorro de tiempo y costes de instalación ya que las unidades vienen
precableadas de fábrica
· Tamaño más pequeño en comparación con el uso de tres unidades
monofásicas individuales
· Sistema de aislamiento de larga duración, clase UL 180 ° C, aumento
de 115 ° C

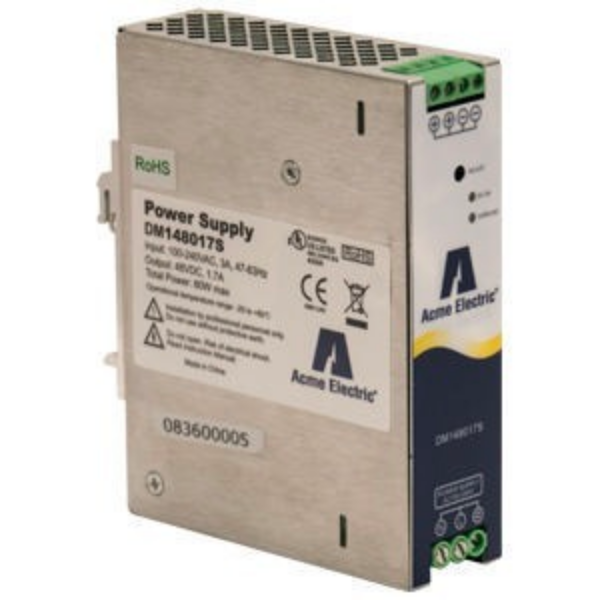

La línea DM de fuentes de poder AC / DC reguladas de Acme Electric es ideal para industrias como: automotriz, máquinas herramienta, empaque, procesamiento de alimentos, constructores de paneles y automatización. La facilidad de instalación y el uso múltiple los convierten en una solución ideal para aplicaciones de control. La serie DM ofrece una gama de modelos AMPS y monofásicos o trifásicos con la comodidad del montaje en carril DIN.
Características de las fuentes de poder AC/ CC:
Diseño de bajo perfil
Touchsafe
Tiempo de instalación reducido
Conexiones
enchufables
Cableado rápido
Montaje en riel DIN
No se requieren herramientas
Aplicaciones:
Industrial
Control de procesos
Equipo de transporte
Manipulación de materiales
embalaje
Robótica
Soldadura

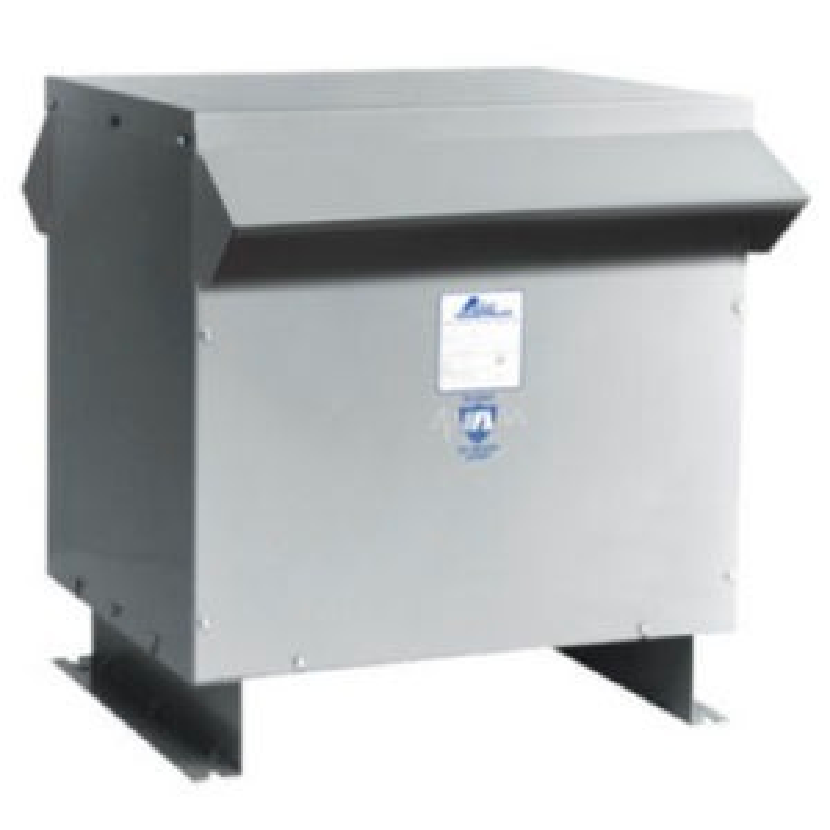

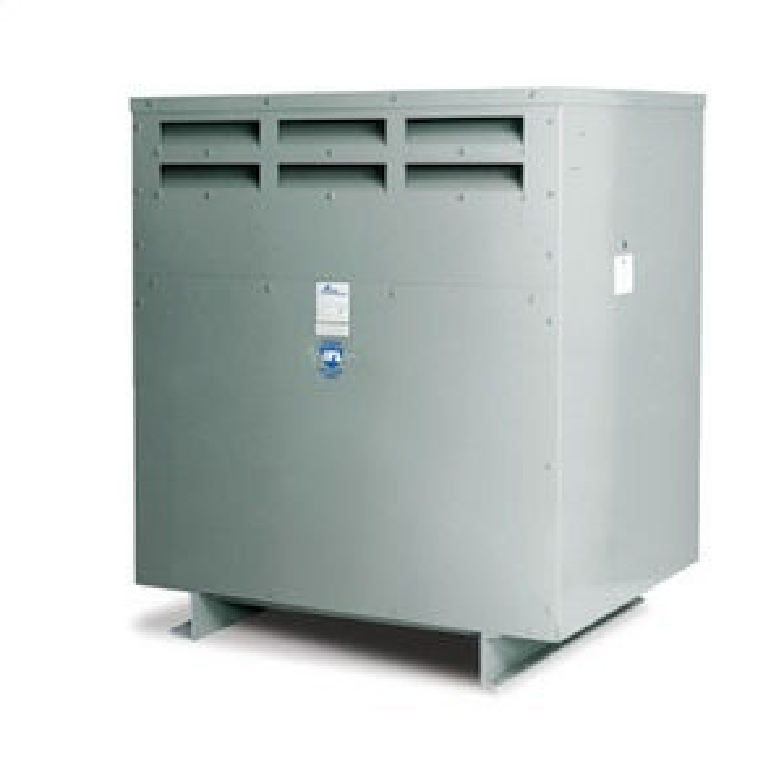

Diseñado específicamente para adaptarse a los tamaños de kVA y voltajes especiales y exclusivos de las aplicaciones de variadores de CA y CC. Blindado para protección adicional contra transientes en la línea de suministro.
Características:
· Recintos UL Tipo 3R con protección contra la intemperie en unidades ventiladas (por encima de 20
kVA).
· Caja tipo 2 sin protección contra la intemperie. Listado UL y certificado CSA. 7.5-20.0
kVA están encapsulados, UL 3R
· Trifásico 60 Hertz
· Sistemas de aislamiento de 180 ° C y
220 ° C
· Diseños encapsulados y ventilados.
· Los conjuntos de núcleo reforzado de Acme
mejoran el funcionamiento silencioso. · · Impedancia nominal del 6%
· Diseñado para su uso con
variadores de frecuencia CA o CC
· Se ofrecen multiples taps en todas las unidades.
· En
unidades de 27 a 880 kVA, las tomas son 2-21 / 2% ANFC y 2-21 / 2% BNFC
· La gama completa de
valores nominales de kVA cubre todos los sistemas de accionamiento estándar
· Amplio
compartimento de cableado para facilitar la entrada de cables
· Soportes de montaje en pared
opcionales para ciertos tamaños

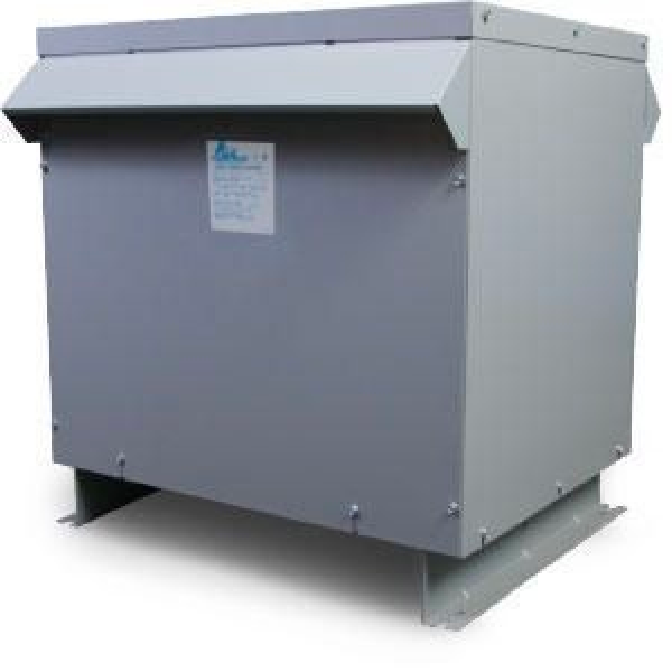

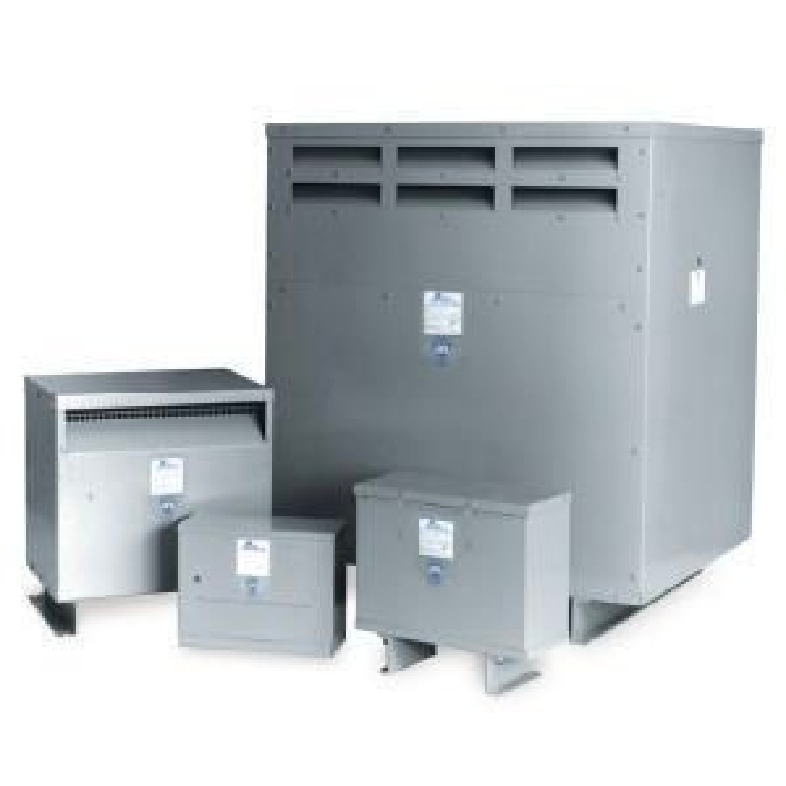

Con embobinados de cobre y una variedad de otras opciones de diseño y accesorios, los transformadores de
mitigación de armónicos Acme ofrecen operación a temperaturas reducidas del transformador, una distorsión
de voltaje reducida debido a los armónicos de tercer orden y una mayor eficiencia.
Muchos de
los dispositivos electrónicos actuales son cargas no lineales que generan altos niveles de corrientes
armónicas que luego se retroalimentan a su sistema de distribución. Esta distorsión de la forma de onda da
como resultado el sobrecalentamiento de motores y transformadores, aumento de las corrientes neutras y mal
funcionamiento / daño a otros equipos en la línea. Acme Electric presenta una línea de transformadores de
mitigación de armónicos que combinan las tecnologías que se muestran en nuestros transformadores de carga
no lineal (factor K). Donde los transformadores de factor K convencionales “tratan” con armónicos,
conteniéndolos dentro del transformador y evitando que vayan aguas arriba; Los transformadores de
mitigación de armónicos eliminan los armónicos al enfrentarlos a sí mismos. Esta tecnología no solo da
como resultado una “energía más limpia”, sino que también proporciona los medios más eficientes
energéticamente para tratar los problemas de armónicos.
Características:
· A diferencia de los transformadores con clasificación K, los transformadores de mitigación de
armónicos realmente tratan los armónicos multiples de tres de secuencia cero en el devanado
secundario
· Reducir el tope plano del voltaje de suministro causado por cargas no lineales
·
Mejorar el factor de potencia general del sistema de suministro
· Adecuado para cargas de factor
K
· Mejora de la eficiencia energética
· Construcción de conductores de cobre
Aplicaciones:
· Facilidades financieras
· Instalaciones educativas
· Instalaciones de transmisión de
TV
· Edificios de oficinas
· Hospitales
· Centros de salud

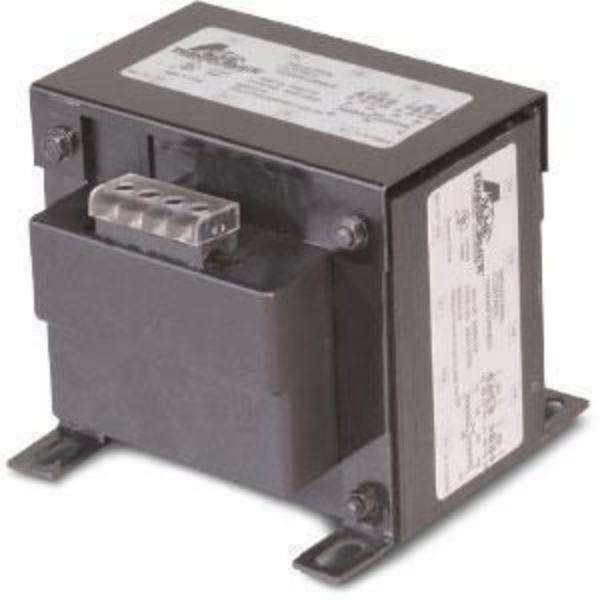

Los transformadores de control serie ICT de Acme Electric ofrece dos tipos de construcción; encapsulado
o completamente cerrado para uso en entornos hostiles. Las terminaciones moldeadas brindan mayor
estabilidad y conductividad, mientras que los terminales integrados ofrecen un soporte robusto y
flexibilidad.
Los transformadores de control industrial proporcionan un voltaje de control
bajo y seguro para el funcionamiento de dispositivos electromagnéticos, como arrancadores de motor,
contactores, solenoides y temporizadores … u otras cargas que requieren una regulación de voltaje
superior al promedio cuando se activan.
SERIE TB/CE
Características:
· El diseño encapsulado en epoxi protege el conjunto de núcleo y bobina de contaminantes
potencialmente dañinos
· Clips de fusibles secundarios instalados de fábrica donde
corresponda
· Garantía limitada de veinte años
· Ensamblado en USA de componentes
nacionales e importados
SERIE AC / CE
Características:
· El diseño encapsulado en epoxi protege el conjunto de núcleo y bobina de contaminantes
potencialmente dañinos
· Bloques de terminales moldeados integralmente con barreras de
aislamiento para evitar el arco, los bloques de terminales permiten un acceso completo a los
terminales de anillo para una fácil instalación y terminación sólida
· Patas de montaje de
acero de gran calibre
· Los bloques de fusibles instalados en fábrica o en campo disponibles
proporcionan fusibles integrales en el primario o primario y secundario
· Doble etiquetado para
una fácil identificación del producto cuando está equipado con un bloque de fusibles 50-750 VA,
50/60 Hz
· Con certificación UL y cUL, marcado CE (solo serie CE)
· Garantía limitada de
diez años
· Aumento de temperatura de 55 ° C
· Clase de aislamiento 105 ° C
Línea con protector al contacto
Características:
· Construido con laminado de acero al silicio de alta calidad para minimizar las pérdidas del
núcleo y aumentar la eficiencia
· Los diseños incorporan bobinas enrolladas de precisión para
una mejor regulación
· Bobinados de cobre en todos los grupos
· Tamaños de 50 VA a 3000
VA, 50/60 Hz
· 130 ° C (clase B) Aislamiento 80 ° C aumento de temperatura
· La regulación
de voltaje excede los requisitos de NEMA
· Listado UL, certificado CSA y marcado CE
· El
acabado atractivo, la placa de identificación y las características de diseño mejoran el producto
final.
· Garantía limitada de diez años
· Diseño más pequeño y liviano
SERIE TA / TB
Características:
· Clase de 600 voltios e inferior
· 50-1000 VA, 50/60 Hz
· Aumento de temperatura de 80 °
C, clase de aislamiento de 130 ° C
· Construido con laminado de acero al silicio de alta
calidad para minimizar las pérdidas del núcleo y aumentar la eficiencia
· Los diseños
incorporan bobinas arrolladas divididas de precisión para una mejor regulación. Bloques de fusibles
primarios y kits de fusibles secundarios disponibles y fácilmente adaptables. Los enlaces de
conexión en serie-paralelo ahorran costos de cableado y mano de obra
· Los bloques de
terminales permiten un acceso completo a los terminales de anillo para una fácil instalación incluso
con conductores de hilos sólidos
· Bloques de terminales moldeados integralmente con barreras
de aislamiento para evitar el arco. Son intercambiables con la serie TA.
· Bobinados de cobre
en todos los grupos
· Placa de montaje de acero de grueso calibre que se adapta a diversas
dimensiones de montaje. La regulación de voltaje excede los requisitos de NEMA
· Listado UL y
certificado CSA
· Cumple o supera los estándares UL, CSA, NEMA, ANSI y OSHA
· Garantía
limitada de diez años
Aplicaciones:
· Arrancadores de motor
· Contactores
· Solenoides
· Circuitos temporizadores
·
Relés
· Paneles de control
· Robótica
Características:
· Totalmente encapsulado y cerrado n aumento de temperatura de 55 ° C, aislamiento de 155 ° C ·
Bobinados de cobre en tamaños de 1000, 2000, 3000, 5000 y 10000 VA
· La regulación de voltaje
excede los requisitos NEMA n Listado en UL y UL-3R
· Certificado CSA
· Garantía limitada
de 10 años
Monofásicos y trifásicos de clase de 600 voltios y menos para todas las aplicaciones de uso general

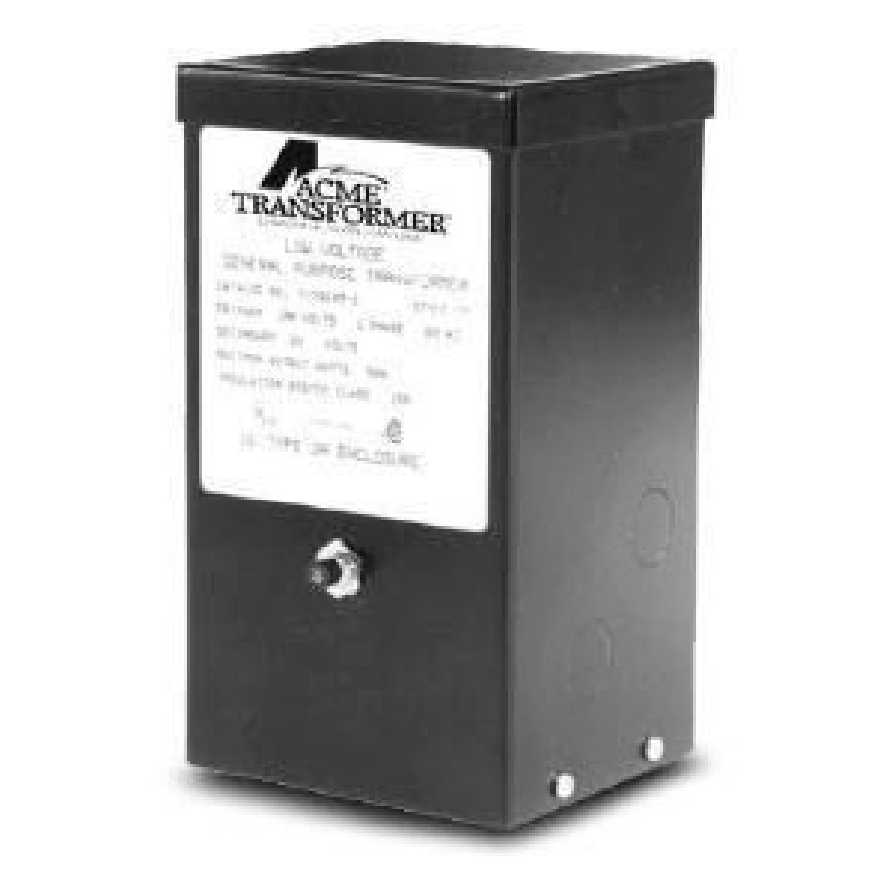

MONOFÁSICO ENCAPSULADO, .05 A .150 KVA
Características:
· La carcasa cumple o supera todos los criterios de la lista, incluidos los estándares NEMA,
ANSI y OSHA
· Certificado UL, CSA y UL-3R
· Instalación fácil y conveniente para cumplir
con sus requisitos, el transformador se puede montar en cualquier posición
· Sistema de
aislamiento de larga duración UL clase 130 ° C. Los transformadores se pueden interconectar para
crear un trifásico.
· Gran compartimento de cableado, no se requieren conductos ni cajas de
derivación. Acceso frontal para facilitar el cableado. El compartimento de
cableado permanece frío
· Gabinete UL-3R completamente cerrado para servicio interior /
exterior.
· Construcción robusta no ventilada
· Cantidad de entradas multidireccional
·
Todas las terminaciones de cables de cobre
· Pernos de tierra para uso con conductos no
metálicos.
MONOFÁSICO ENCAPSULADO, .250 A 25 KVA
Características:
· Los gabinetes cumplen o superan todos los criterios de la lista, incluidos los estándares
NEMA, ANSI y OSHA·
· Certificado UL, CSA y UL-3R
· Blindado para una energía más
limpia
· El diseño encapsulado y completamente cerrado utiliza compuestos de resina y sílice de
grado eléctrico para encerrar completamente el núcleo y la
bobina para sellar toda
la humedad y el aire. Caja UL Tipo 3R para servicio en interiores o exteriores. La encapsulación
elimina la corrosión y el
deterioro del aislamiento
· Funcionamiento
silencioso con niveles de sonido muy por debajo de los estándares NEMA
· Sistema de aislamiento
de larga duración UL clase 155 ° C. 115 ° C sube hasta .750 kVA; Sistema de aislamiento de 180 ° C,
aumento de 115 ° C, 1
kVA y superior
· Disponible en acero inoxidable
316
TRIFÁSICO ENCAPSULADO, de 3 A 75 KVA
Características:
· Los gabinetes cumplen o superan todos los criterios de la lista, incluidos los estándares
NEMA, ANSI y OSHA·
· Certificado UL, CSA y UL-3R
· Sistema de aislamiento UL Clase 180 °
C. 115 ° C aumento
· Compartimento de cableado de acceso frontal extra grande hasta 9 kVA;
acceso superior hasta 75 kVA para una instalación más sencilla y
temperaturas de
carcasa más frías
· Completamente cerrado - apto para servicio interior / exterior. Consulte
las tablas de selección para obtener más detalles. Excelente para ambientes
cargados de polvo o pelusa
· Encapsulado: compuesto de resina y sílice de grado eléctrico que
encierra completamente el núcleo y la bobina. La encapsulación sella toda la
humedad y el aire, eliminando la corrosión y el deterioro del aislamiento
· Alta eficiencia y
excelente regulación
· Niveles de sonido por debajo de los estándares NEMA
· Las ranuras
de montaje de ojo de cerradura permiten la instalación de pernos de montaje antes de colgar el
transformador y son accesibles desde el
frente. Orejas de elevación para una fácil
instalación.
· Las conexiones de cableado se pueden realizar fuera del compartimento de
cableado debido al uso de cables flexibles
· 3-9 kVA provistos con orificios ciegos de tamaño
doble en los lados y la parte inferior del compartimiento de cableado
· Terminación - cable de
cobre
· Blindaje electrostático provisto en todos los transformadores de aislamiento de 60
Hz
· Disponible en acero inoxidable 316
VENTILADO MONOFÁSICO 37,5 A 250 KVA, TRIFÁSICO 15 A 1000 KVA
Características:
· Con protección contra la intemperie, carcasa UL Tipo 3R o carcasa Tipo 2 sin protección
contra la intemperie. Listado por UL y certificado por CSA
· Sistema de aislamiento UL Clase
220 ° C, aumento de 150 ° C
· Compartimento de cableado extragrande para una instalación más
sencilla y temperaturas de carcasa más frías
· Terminales de barra colectora estándar NEMA, no
se necesitan herramientas especiales para realizar conexiones claramente marcadas.
· Toque para
cambiar fácilmente con puentes.
· Bobinados de aluminio para una mayor vida útil del
aislamiento, un funcionamiento más frío y menores pérdidas.
· Almohadillas aislantes de ruido y
vibraciones de serie para garantizar un funcionamiento silencioso
· Grandes placas de
identificación permanentemente legibles en la parte delantera
· Las unidades monofásicas se
pueden interconectar para servicio trifásico
· Todas las unidades tienen pernos de tierra para
usar con conductos no metálicos
· Apto para montaje en pared o “trapecio”. Los soportes de
pared están disponibles para unidades de hasta 50 kVA monofásicas y 75 kVA trifásicas
· Otros
modelos están disponibles con aislamiento de clase 220 ° C y temperatura de funcionamiento con
aumento de 115 ° C u 80 ° C
· Las unidades trifásicas de 15-112,5 kVA tienen orejetas
preinstaladas
TRIFÁSICO 15 A 1000 KVA
Características:
· Los núcleos son de acero de alta calidad para servicio eléctrico, de proveedores líderes en
la industria
· Cumple con 3R: todas las unidades nuevas se envían con protectores contra el
clima ya instalados
· Flexibilidad: cuando no se necesita un protector contra el clima, se
puede quitar fácilmente
· Los bornes terminales primarios y secundarios vienen de serie (hasta
112,5 kVA) para conexiones más rápidas y sencillas
· Laminas aislantes adicionales reducen el
ruido y la vibración, asegurando un funcionamiento silencioso
· Bobinados de aluminio: el
aluminio proporciona una mayor vida útil del aislamiento, un funcionamiento más frío y menores
pérdidas
· Ajuste / forma consistente: los tamaños de caja de las unidades DOE 2016 son
idénticos a los tamaños TP-1
Los productos de iluminación de bajo voltaje de Acme proporcionan una fuente de energía segura, duradera y altamente confiable; una solución perfecta tanto para aplicaciones en exteriores como para uso en interiores.
La iluminación de bajo voltaje es un medio creativo con posibilidades de aplicación ilimitadas.
Los
beneficios de la iluminación de bajo voltaje incluyen:
· Control de haz de precisión
· Más intensidad de luz por vatio
· Menos calor irradiado
·
Mayor eficiencia
· Vida más larga
· Más seguro de usar
· Fácil instalación
· Un
alto retorno de la inversión del usuario final
Características:
· Listado UL, certificado
CSA
· 100, 150, 300, 600, 750, 1000 VA
· Entrada monofásica, 60 Hz, 120 o 240 voltios
·
Salida de 12 o 24 voltios
· Entrada de interruptor de reinicio térmico automático
·
Disyuntor de salida
· Núcleo y bobina totalmente encapsulados.
· Protección de Faraday con
corriente de falla completa
· Terminaciones de cables de cobre flexibles
· Sistema de
aislamiento UL clase 180 ° C 115 ° C aumento
· Caja UL Tipo 2
· Soportes de montaje en pared
ranurados con orificio de cerradura
· Acabado negro
· Acceso inferior
· Dos agujeros
ciegos simples de 0,875 (2,2 cm) a cada lado
· Dos agujeros ciegos dobles de 0,875 (2,2 cm) y
1,125 (2,9 cm) en la cubierta inferior
Los transformadores de tipo seco de voltaje medio de clase se utilizan para reducir la potencia de alto
voltaje entrante a voltajes de utilización para aplicaciones residenciales, comerciales, institucionales e
industriales. Al ofrecer muchas ventajas sobre los transformadores llenos de líquido, son ideales para
aplicaciones en interiores cerca de la carga para una distribución más eficiente de la energía a menores
costos operativos.
Los transformadores de tipo seco de media tensión de Acme Electric se
enfrían por aire por convección natural, lo que elimina los principales peligros asociados con los
transformadores llenos de líquido, así como la necesidad de costosas bóvedas ignífugas y sistemas de
ventilación para gases tóxicos. Por lo general, son más pequeños, más livianos y fáciles de mantener que
los transformadores llenos de líquido, y solo requieren limpieza e inspección ocasional. Están encerrados
en un gabinete de acero ventilado sin partes vivas expuestas, lo que los hace ideales para su instalación
en edificios como hospitales, teatros, escuelas, edificios de oficinas y fábricas.
Debido a que
Acme Electric presta especial atención a los detalles y la mano de obra en todo el diseño, la producción y
la inspección, nuestros transformadores de tipo seco de voltaje medio están diseñados para brindar un
servicio económico y sin problemas para una vida útil de 25 años o más. En particular, optimizamos el
diseño para niveles de BIL, resistencia a cortocircuitos, pérdidas, aumento de temperatura, operación sin
corona y bajos niveles de sonido para que no haya necesidad de sobre especificar para garantizar calidad y
rendimiento económico y prolongado.
Características:
· Totalmente encerrado en un gabinete de acero ventilado sin partes vivas expuestas
·
Refrigerado por aire por convección natural
· Más pequeño y más fácil de mantener que los
transformadores llenos de líquido
· No se necesita ventilación ni protección contra incendios
adicionales
· Esperanza de vida larga
· Cubierto por la garantía de 3 años de ACME
·
Disponible con aplicaciones de protección contra la intemperie 3R
Aplicaciones residenciales
· Hospitales, clínicas y otras operaciones de atención médica
· Instalaciones educativas
·
Edificios de oficinas
· Teatros, estadios y otros lugares de entretenimiento
Las técnicas especiales de bobinado minimizan las pérdidas por corrientes parásitas. Un neutro de tamaño doble maneja corrientes neutras excesivas. Listado por UL para cargas de factor “K” 4, 13 y 20
características:
· Disponible en factores K de 4, 13 y 20. Consúltenos para conocer otros factores K
· Cumple con
3R
· Todas las unidades nuevas se envían con protectores contra el clima ya instalados
·
Flexibilidad: cuando no se necesita un protector contra el clima, se puede quitar fácilmente
·
Los bornes terminales primarios y secundarios vienen de serie (hasta 112,5 kVA) para conexiones más
rápidas y sencillas
· Unidades con temperatura de aumento de 150 ° C y 115 ° C. Aumento de
temperatura de 80 ° C consultar a fábrica
· Garantía limitada de 10 años
· Listado UL y
certificado CSA
· Disponible en primario de 480 V y 208 V, de 15 a 225 kVA
· Taps primarios:
(2) 2 1/2% ANFC, (4) 21/2% BNFC
· Bobinados de aluminio

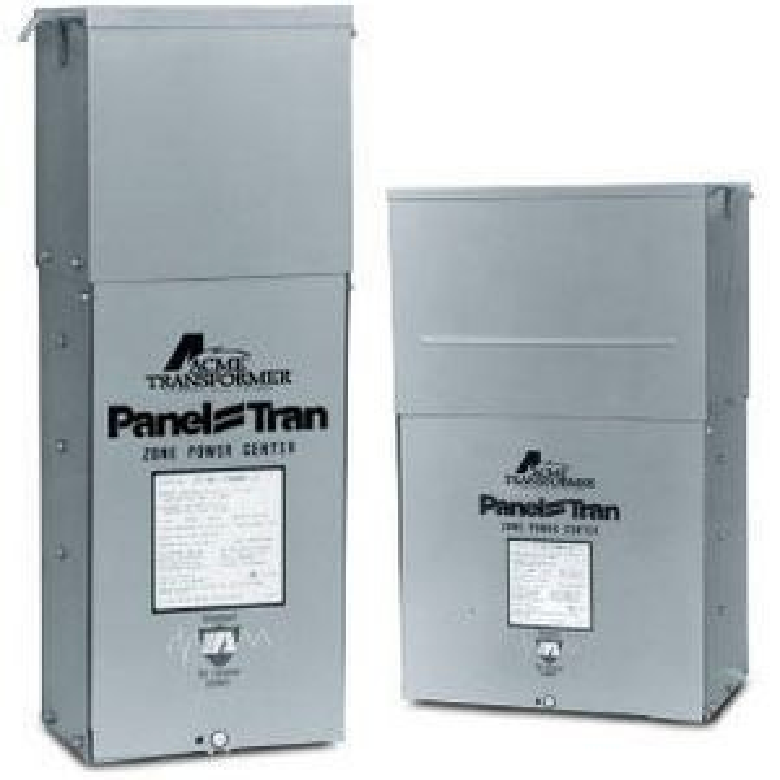

Los centros de energía de zona combinan un transformador de distribución encapsulado Acme con un conjunto de panel de energía en un conveniente gabinete UL-3R, para uso en interiores / exteriores y son adecuados para su uso como equipo de entrada de servicio
características:
· Clase de 600 voltios e inferior
· Primario monofásico y trifásico de 480 voltios, 60 Hz
·
Se proporcionan interruptores de circuito principal primario y secundario
· Caja UL-3R
· 5 a
25 kVA monofásico, 9 a 30 kVA trifásico
· Cumple o supera los estándares UL, CSA, NEMA, ANSI y
OSHA
· Listado UL y certificado CSA
· Garantía limitada de 10 años
· Blindado para una
energía más limpia
· Disponible en acero inoxidable 304
· Disponible con disyuntores
atornillados o a presión
· Se proporcionan abundantes entradas
· Construcción encapsulada
Aplicaciones:
· Duros emplazamientos industriales
· Exposición a sustancias químicas corrosivas
·
Instalaciones de tratamiento de aguas residuales
· Aplicaciones costeras o marinas con alto nivel
de niebla salina
· Cualquier aplicación donde el acero laminado en frío pintado no sea
adecuado
Regístrese para mantenerse actualizado sobre lo que está sucediendo con SER.
+1 (786) 224-0365
