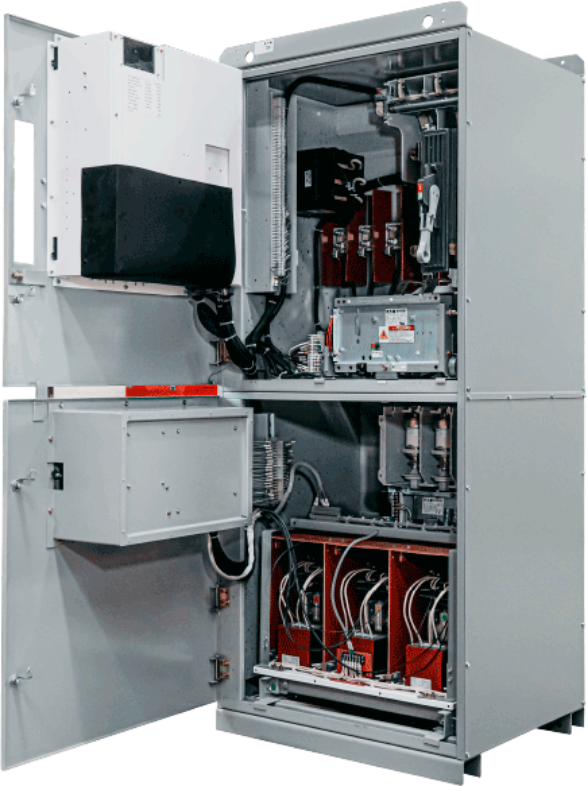

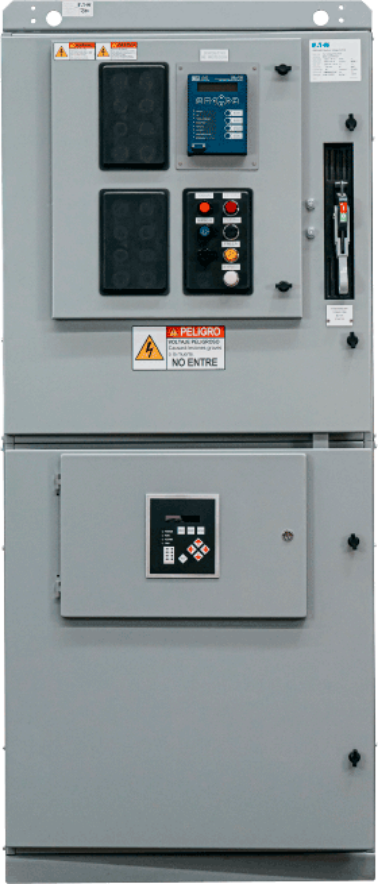

Grado de protección
NEMA 1 O NEMA 3R
Material
Lámina acero al carbón ASTM A36 Calibre 12 en
estructura y 14 en tapas
Acabado
Pintura electrostática color gris
Características
• Capacidad de corriente: 200 a. Y 400 a.
• Voltaje de operación: 2.4kv, 4.16 kv.
• Peso: 800 kg
• Sistemas de electrónica de potencia de alta eficiencia
• Protección por fusibles de potencia para motor
• Juego de apartarrayos adecuados para el nivel de voltaje de operación
• Desconectador de seguridad con bloqueo y portacandados
• Protección adicional con relevador de protección para motor
• Posibilidad de integrar protecciones extra para el motor por calentamiento de bobinas, rodamientos, etc.
• Posibilidad de integrar control lógico programable (plc) y sistema de monitoreo en red
• Características del gabinete modulares para arreglos diferentes

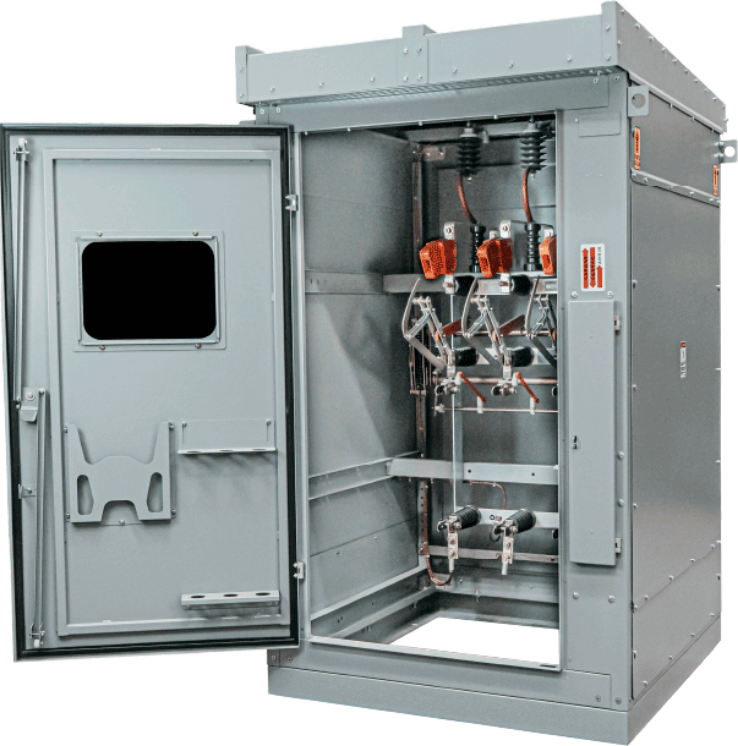

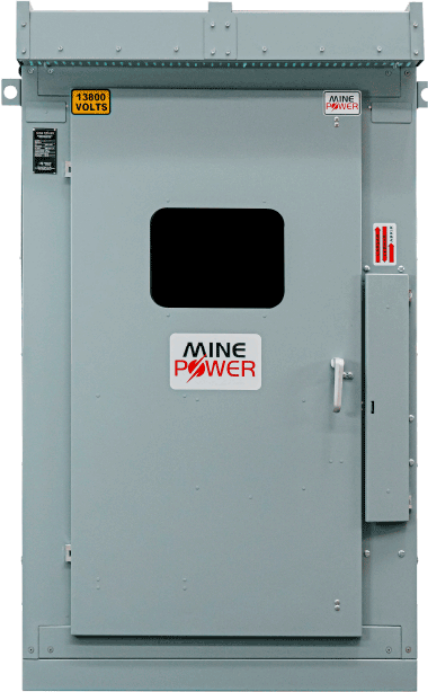

La subestación compacta con seccionador en aire Mine Power proporciona conexión y desconexión
segura y confiable.
Protección para circuitos de media tensión Nominal desde 2.4 kV hasta 34.5
kV.
La subestación compacta es ideal para aplicaciones donde la operación de ciclo de trabajo
alto no es necesario.
La subestación compacta tiene la ventaja del bajo costo inicial al tiempo
que ofrece las características para la seguridad y coordinación para la >protección de los
circuitos.
El seccionador de carga proporciona desconexión total con capacidad de interrupción
y visibilidad de la posición real de las cuchillas dando garantía de la desconexión del circuito.
Los
fusibles proporcionan precisión permanente en la protección de cortocircuito y capacidades de
interrupción altas.
ESPECIFICACIONES DE EQUIPO
Grado de protección
NEMA 1 O NEMA 3R
Material
Lámina acero al carbón ASTM A36 Calibre 14
Acabado
Pintura electrostática color gris ansi 61
Características
• Capacidad de corriente: 600 amp
• Voltaje de operación: Desde 2.4 kv hasta 34.5 kv
•
Peso: de 800 hasta 1300 kg según la capacidad
• Interruptor tipo seccionador 17.5 kv o 34.5
kv
• Protección por fusibles de potencia para transformador
• Capacidad interruptiva de
acuerdo a los fusibles
• Juego de apartarrayos adecuados para el nivel de voltaje
•
Operación mecánica de seccionador por la parte de exterior
• Mecanismo de bloqueo para evitar
que se abra la puerta cuando el equipo esté operando
• Características del gabinete modulares
para arreglos diferentes

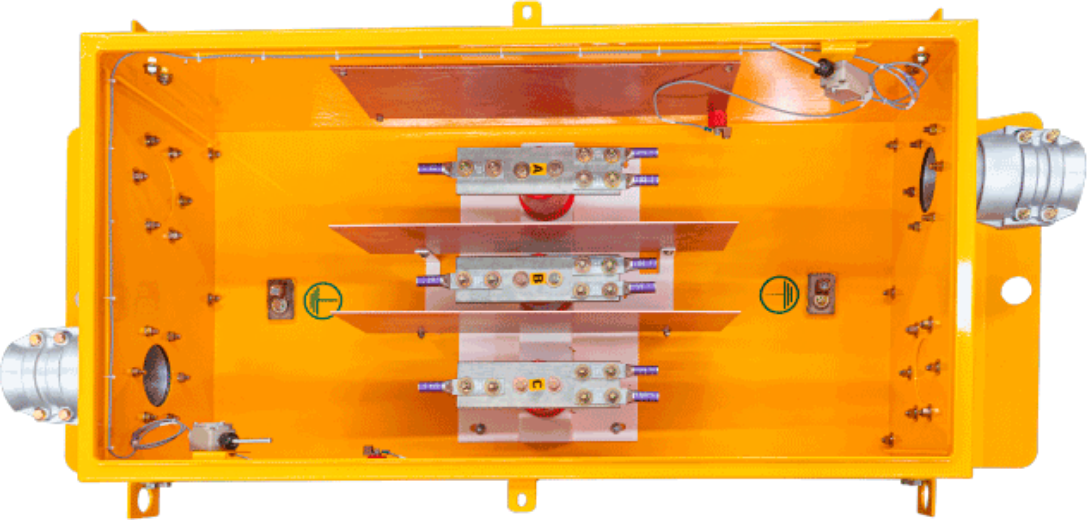

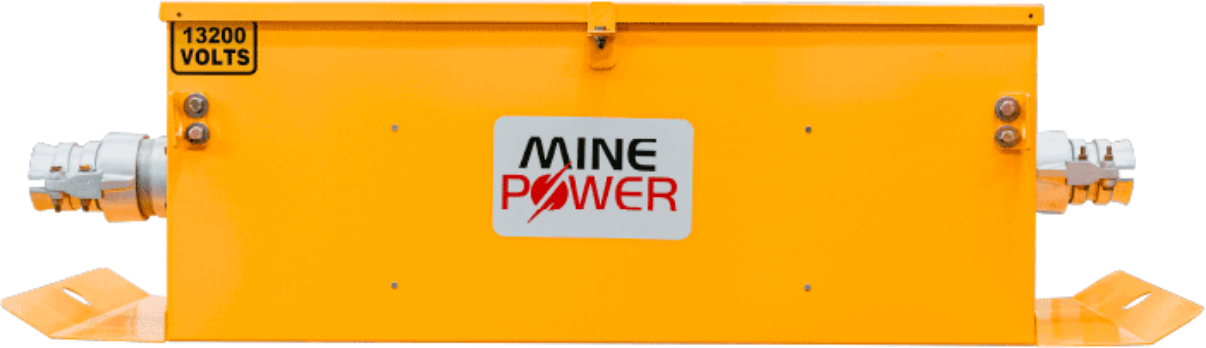

La caja derivadora en media tensión se utiliza para hacer conexión de cable en media tensión, desde 5
kv hasta 15 kv.
Se utiliza para hacer extensiones de cable o para reparar el cable que pudiera
resultar dañado en interior mina.
Su estructura robusta le permite un fácil desplazamiento al
interior de la mina y debido a su color es fácil de identificar su ubicación.
ESPECIFICACIONES DE EQUIPO
Grado de protección
NEMA 3R
Material
Lámina acero al carbón ASTM A36 Calibre 12
Acabado
Pintura electrostática color amarillo
Características
• Glándula prensacable hasta 4” de diámetro
• Orejas de izaje de equipo
• Barrera aislante
entre fases
• Zapata para conexión de cable para calibre 250 MCM
• Conexión de hilo
piloto
• Switch de límite para tapa superior

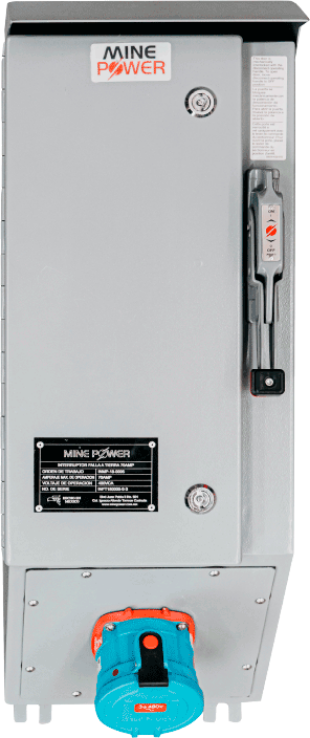

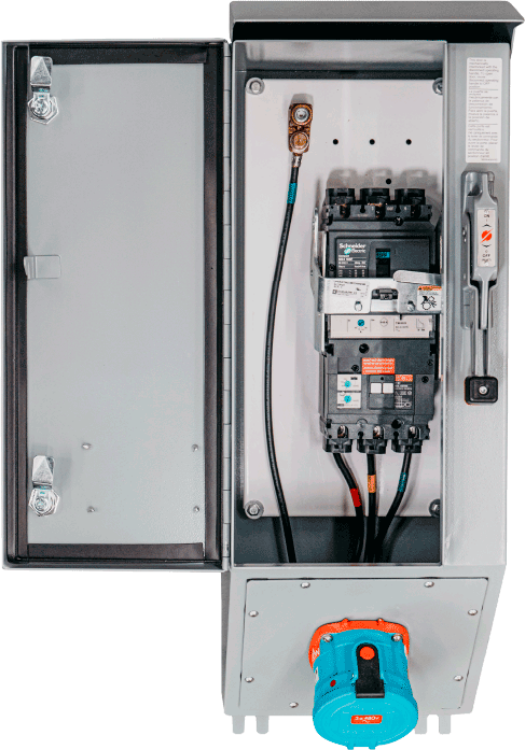

El interruptor falla a tierra MPIFT o mini-Centinela es la integración básica de la protección por
corto circuito y sobrecarga pero que además cuenta con la protección de falla a tierra desde 10 mA y
30 mS.
Su capacidad en amperajes lo hace ideal para la protección de equipos de consumo de
corriente considerable y que pongan en riesgo la salud del operador como máquinas de soldar y
equipos de operación en lugares con humedad alta.
Cuenta con indicador de presencia de voltaje
para visualizar fácilmente la presencia de voltaje y prevenir una maniobra equivocada, además de
poder visualizar el retorno de voltaje por la tierra.
ESPECIFICACIONES DE EQUIPO
Grado de protección
NEMA 3R
Material
Lámina acero al carbón ASTM A36 Calibre 14
Acabado
Pintura electrostática color gris ansi 61
Características
• Mecanismo de accionamiento exterior con bloqueo de puerta y portacandados
• Seguro en puerta
para evitar que se abra el gabinete cuando el equipo este energizado
• Detector de presencia de
voltaje
• Posibilidad de montar glándulas o receptáculos en la parte inferior
• Orejas
para izaje y/o anclaje de gabinete en muro
• Knockout laterales para alimentación de
voltaje

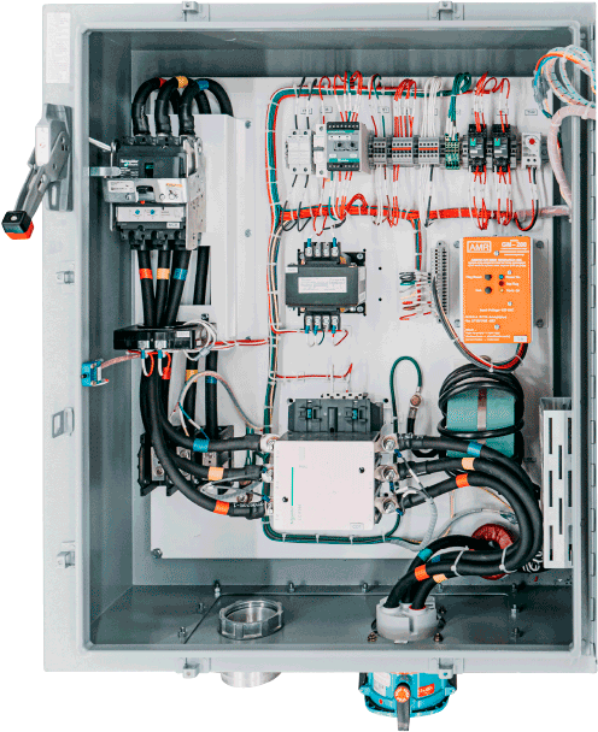

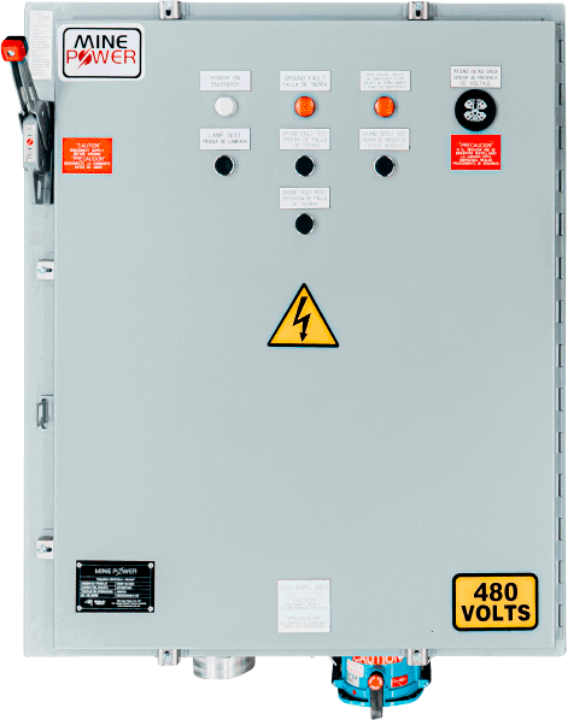

El tablero de protección Centinela integra 4 tipos de protecciones: Protección por corto circuito,
sobrecarga, falla a tierra y pérdida de hilo de tierra, lo cual los hace altamente confiables para la
protección de equipo eléctrico y de los operadores, sobre todo en instalaciones donde la humedad es un
factor de riesgo como en las minas y plantas de bombeo.
Ádemas de las protecciones, el Centinela Mine
Power integra un verificador de presencia de voltaje con el cual el operador visualiza la presencia de
voltaje en las líneas y la posible presencia de voltaje de retorno por la tierra.
La palanca de
accionamiento del interruptor principal es robusta, de alta seguridad con espacio para tres candados y
bloqueo para la puerta, lo que hace que su operación sea sencilla y segura.
Grado de protección
NEMA 4
Material
Lámina acero al carbón ASTM A36 Calibre 14
Acabado
Pintura electrostática color gris ansi 61
Características
• Capacidad de corriente: 150, 250 y 400 amp
• Voltaje de operación: 480 vca
• Peso aproximado: 70 kg
• Mecanismo de accionamiento exterior lineal
• Protección por falla a tierra y monitoreo de hilo piloto
• Detector de presencia de voltaje
• Acometida por glándula y derivación por medio de receptáculo 480 v
• Seguro en puerta para evitar que sea abierto el tablero cuando el equipo esté energizado
• Opción de montaje de módulos de contactos de 120 v y 220 v para servicios (cambian medidas de gabinete)

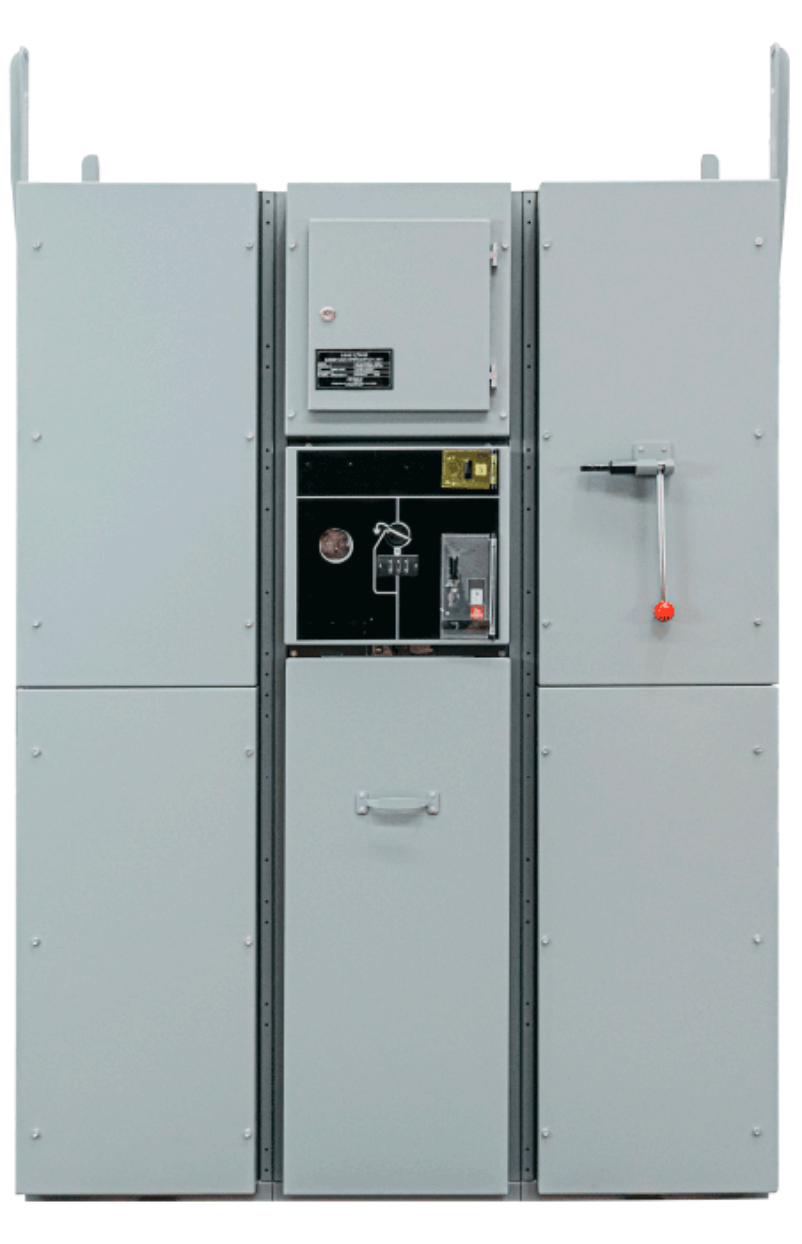

La subestación hipercompacta es una alternativa de gran aceptación en el mercado por su flexibilidad, seguridad, y la reducción de tamaño hasta del 60% contra un equipo convencional de desconexión al aire.
Grado de protección
NEMA 1 o NEMA 3R
Material
Lámina acero al carbón ASTM A36 Calibre 12 en estructura y 14 en tapas
Acabado
Pintura electrostática color gris ansi 61 con resistencia de cámara salina mayor a 700 horas
Características
• Capacidad de corriente nominal: 630 a
• Voltaje de operación: 4.16 kv, 15 kv, 24 kv o 34.5 kv
• Interruptor tipo desconectador con aislamiento clase 24kv o 36kv
• Medio de extinción del arco sf6
• Presión relativa 0.4 bars
• Temperatura de operación: -5 a +40 grados centígrados
• Altura de operación: 2600 msnm
• Desconectador con tres posiciones desconectado-puesta a tierra-conectado
• Protección por fusibles de potencia para transformador
• Juego de apartarrayos adecuados para el nivel de voltaje de operación
• Operación mecánica del desconectador por la parte de exterior.
• Capacidad de operar eléctricamente y protección adicional con relevador de protección
• Mecanismo de bloqueo para evitar que se abra la tapa de fusibles cuando el equipo esté operando
• Capacidad de enviar las corrientes residuales a tierra por medio de cuchillas de puesta a tierra
• Sistema de monitoreo de voltaje con indicador luminoso
• Indicador de presión del gas sf6 en la carátula
• Características del gabinete modulares para arreglos diferentes
